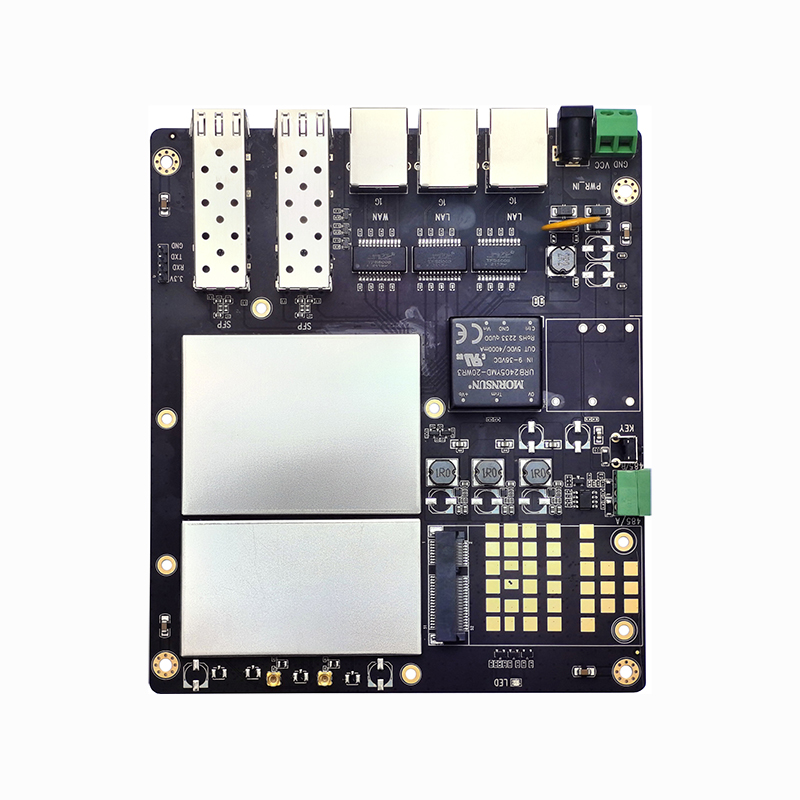

MX6012-IS 礦用工業級本安型Wifi6主板

產品類別： WiFi主板系列

本安設計

碼訊MX6012-IS是一款專為煤礦危險環境設計的礦用本安型雙頻WiFi 6無線主板。基于高性能IPQ6010芯片方案，支持最新的802.11ax協議，雙頻并發速率高達1773.5Mbps。產品具備專業的本安電源設計（支持寬壓9V~36V輸入，具備欠壓、過流、防反接等多重保護），滿足嚴苛的工控環境要求。其豐富的接口（3千兆電口+2千兆SFP光口，支持4G/5G模塊擴展,支持RS-485），為智慧礦山、井下自動化系統的無線覆蓋與數據回傳，數據采集提供了高可靠、高靈活的通信解決方案。

規格書 聯系碼訊申請樣機

Wifi6
本安

產品概述

MX6012-IS雙頻無線接入點，是一款支持IEEE 802.11a/b/g/n/ac/ax協議的本質安全WiFi6主板，最高速率1773.5Mbps，優化使用頻寬和上網速度；能夠支持AP/Client多種工作模式，滿足不同的應用需求。靈活適用于不同的網絡接入方案，支持無線定位功能，滿足智慧無線覆蓋需求；支持kvr無縫漫游技術，自動偵測并無縫切換，用戶可在網絡信號覆蓋范圍內，無感知漫游。本產品能夠?yàn)榭蛻籼峁┓€(wěn)定無線信號覆蓋，確?？蛻粝硎芊€(wěn)定、高質量、便捷的無線網絡服務。同時板載USB3.0接口，可嵌入4G/5G蜂窩模塊與各類物聯網模塊。1路RS-485接口，滿足礦下RS-485設備的接入

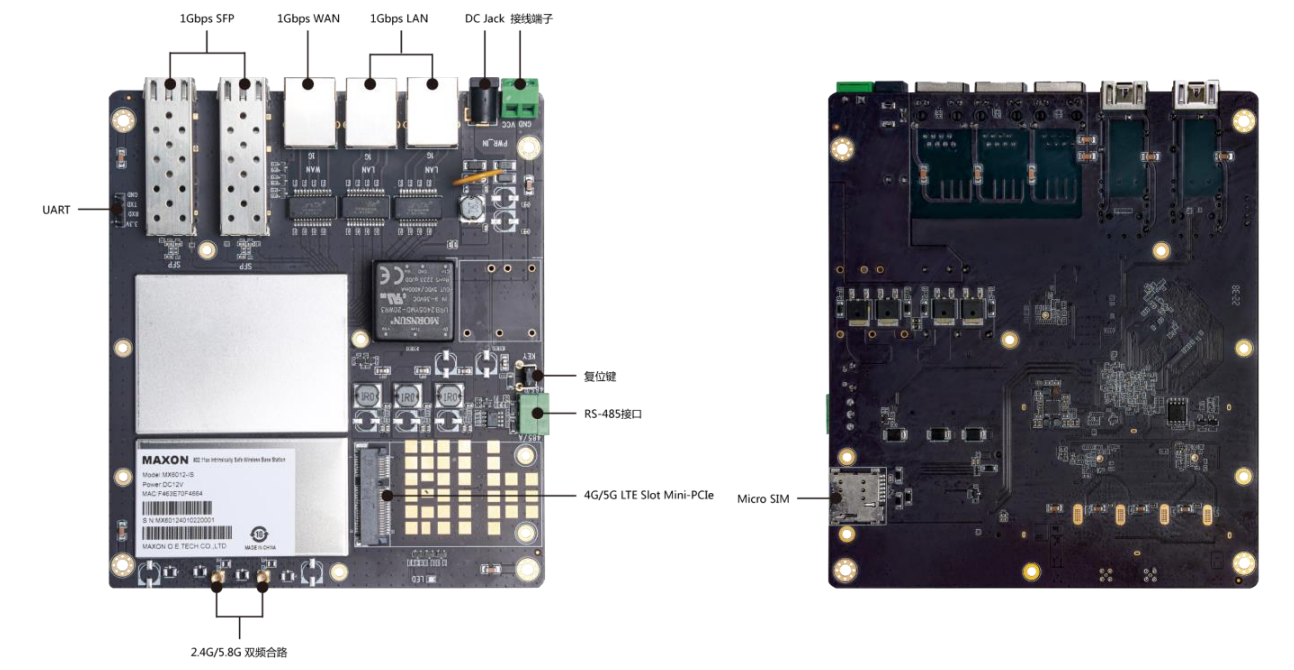

MX6012-IS提供3個千兆電口、2個千兆SFP、2.4G/5.8G雙頻合路天線接口，支持接入多種類型天線，滿足不同場景覆蓋。產品硬件設計滿足礦下本安要求，高可靠的電源多級保護及端口保護設計，可以保證MX6012-IS無線產品長期工作在惡劣的工控環境下。

產品特征

產品采用IPQ6010+QCA8075+QCN5052+QCN5022方案構架
2.4GHz速率573.5Mbps，5.8GHz速率1200Mbps
支持接入點，客戶端，WDS接入點，WDS客戶端模式
支持2×2MIMO，雙頻合路MMCX接口
支持動態頻率選擇（DFS）
支持Uart/485/UWB模塊/物聯網模塊
支持無線探針，配合定位引擎可實現人員定位功能
支持1024QAM調制，數據傳輸效率相比802.11ac提升25%
DDR3 1GB，16MB Nor Flash,128MB Nand Flash
支持3x千兆電口，2x千兆光口
專業的本安電源設計，具有欠壓保護、輸出短路、過流、過壓保護，輸入防反接功能
WIFI單機功耗≤13W，擴展5G互聯網功耗≤15W；
DC JACK或3位5.08mm間距接線端子供電，寬壓9~36V
滿足本質安全特性
支持AC 統一管理（硬件單獨購買）

產品規格

主芯片	IPQ6010+QCA8075+QCN5052+QCN5022
外置FEM	QPF4588A+QPF4288A
內存	1GB DDR3+ 16MB Nor Flash+ 128MB Nand Flash
頻率范圍	2.4G：2412MHz~2472MHz；5.8G：5180MHz~5320MHz、5745MHz～5825MHz
無線速率	1773.5Mbps
數據調制方式	11n：64-QAM MCS7
	11ac：256-QAM MCS9
	11ax：1024-QAM MCS11
發射功率	2.4G（11ax）： HT40：24dBm@ MCS0
發射功率	5.8G（11ax）：HT80：24dBm@ MCS0
接收靈敏度	11ax：
	HE20 MCS0 <-95dBm / MCS11 <-62dBm
	HE40 MCS0 <-89dBm / MCS11 <-60dBm
	HE80 MCS0 <-86dBm / MCS11 <-56dBm

網口	3x1Gbps 電口+2x1Gbps SFP
供電電壓	9V~36V（5.5mm*2.1/5.08 間距 2pin）
整機功耗	WiFi功耗≤15W，擴展5G互聯網功耗≤18W
天線接口	2xMMCX
UART	Uart 接口（2.54mm 間距 4pin
RS-485	RS-485 接口（3.8mm 間距 3pin）
LTE接口	4G/5G LTE Slot M.2 B Key（USB3.0 總線）
SIM卡槽	Micro SIM
指示燈	狀態指示燈
按鍵	Reset鍵
尺寸	160（長） x 136（寬）x 21.5（高）mm, 偏差±0.5mm
顏色	啞光黑
工作/存儲溫度	溫度：-20℃～+70℃（工作），-40℃ ～+90℃（儲存）
工作/存儲溫度	濕度（非凝結）：10％～95％（工作），5％～90％（儲存）
認證標準	RoHS/REACH

射頻參數

頻率	速率	發射功率（單通道）	發射功率（雙通道）	公差	接收靈敏度	公差
2.4GHz 802.11b	1Mbps	21dBm	24dBm	±2dB	-96dBm	±2dB
	2Mbps	21dBm	24dBm	±2dB	-96dBm	±2dB
	5.5Mbps	21dBm	24dBm	±2dB	-95dBm	±2dB
	11Mbps	21dBm	24dBm	±2dB	-94dBm	±2dB
2.4GHz 802.11g	6Mbps	21dBm	24dBm	±2dB	-95dBm	±2dB
	9Mbps	21dBm	24dBm	±2dB	-94dBm	±2dB
	12Mbps	21dBm	24dBm	±2dB	-92dBm	±2dB
	18Mbps	21dBm	24dBm	±2dB	-90dBm	±2dB
	24Mbps	21dBm	24dBm	±2dB	-87dBm	±2dB
	36Mbps	21dBm	24dBm	±2dB	-85dBm	±2dB
	48Mbps	21dBm	24dBm	±2dB	-83dBm	±2dB
	54Mbps	21dBm	24dBm	±2dB	-81dBm	±2dB
2.4GHz 802.11n HT20	MCS0	21dBm	24dBm	±2dB	-95dBm	±2dB
	MCS1	21dBm	24dBm	±2dB	-94dBm	±2dB
	MCS2	21dBm	24dBm	±2dB	-92dBm	±2dB
	MCS3	21dBm	24dBm	±2dB	-90dBm	±2dB
	MCS4	21dBm	24dBm	±2dB	-88dBm	±2dB
	MCS5	21dBm	24dBm	±2dB	-86dBm	±2dB
	MCS6	21dBm	24dBm	±2dB	-83dBm	±2dB
	MCS7	20dBm	23dBm	±2dB	-80dBm	±2dB
2.4GHz 802.11n HT40	MCS0	21dBm	24dBm	±2dB	-94dBm	±2dB
	MCS1	21dBm	24dBm	±2dB	-92dBm	±2dB
	MCS2	21dBm	24dBm	±2dB	-90dBm	±2dB
	MCS3	21dBm	24dBm	±2dB	-88dBm	±2dB
	MCS4	21dBm	24dBm	±2dB	-86dBm	±2dB
	MCS5	21dBm	24dBm	±2dB	-83dBm	±2dB
	MCS6	21dBm	24dBm	±2dB	-80dBm	±2dB
	MCS7	20dBm	23dBm	±2dB	-77dBm	±2dB
2.4GHz 802.11ax HE20	MCS0	21dBm	24dBm	±2dB	-96dBm	±2dB
	MCS1	21dBm	24dBm	±2dB	-95dBm	±2dB
	MCS2	21dBm	24dBm	±2dB	-92dBm	±2dB
	MCS3	21dBm	24dBm	±2dB	-90dBm	±2dB
	MCS4	21dBm	24dBm	±2dB	-87dBm	±2dB
	MCS5	21dBm	24dBm	±2dB	-84dBm	±2dB
	MCS6	21dBm	24dBm	±2dB	-81dBm	±2dB
	MCS7	20dBm	23dBm	±2dB	-78dBm	±2dB
	MCS8	19dBm	21dBm	±2dB	-75dBm	±2dB
	MCS9	19dBm	21dBm	±2dB	-72dBm	±2dB
	MCS10	17dBm	20dBm	±2dB	-69dBm	±2dB
	MCS11	16dBm	19dBm	±2dB	-66dBm	±2dB
2.4GHz 802.11ax HE40	MCS0	21dBm	24dBm	±2dB	-94dBm	±2dB
	MCS1	21dBm	24dBm	±2dB	-93dBm	±2dB
	MCS2	21dBm	24dBm	±2dB	-90dBm	±2dB
	MCS3	21dBm	24dBm	±2dB	-87dBm	±2dB
	MCS4	21dBm	24dBm	±2dB	-84dBm	±2dB
	MCS5	21dBm	24dBm	±2dB	-81dBm	±2dB
	MCS6	21dBm	24dBm	±2dB	-78dBm	±2dB
	MCS7	20dBm	23dBm	±2dB	-75dBm	±2dB
	MCS8	19dBm	21dBm	±2dB	-72dBm	±2dB
	MCS9	19dBm	21dBm	±2dB	-69dBm	±2dB
	MCS10	17dBm	20dBm	±2dB	-66dBm	±2dB
	MCS11	16dBm	19dBm	±2dB	-64dBm	±2dB
5.8GHz 802.11ax HET20	MCS0	21dBm	24dBm	±2dB	-95dBm	±2dB
	MCS1	21dBm	24dBm	±2dB	-93dBm	±2dB
	MCS2	21dBm	24dBm	±2dB	-90dBm	±2dB
	MCS3	21dBm	24dBm	±2dB	-87dBm	±2dB
	MCS4	21dBm	24dBm	±2dB	-83dBm	±2dB
	MCS5	21dBm	24dBm	±2dB	-80dBm	±2dB
	MCS6	21dBm	24dBm	±2dB	-77dBm	±2dB
	MCS7	20dBm	23dBm	±2dB	-74dBm	±2dB
	MCS8	19dBm	22dBm	±2dB	-71dBm	±2dB
	MCS9	19dBm	22dBm	±2dB	-68dBm	±2dB
	MCS10	17dBm	20dBm	±2dB	-65dBm	±2dB
	MCS11	16dBm	19dBm	±2dB	-62dBm	±2dB
5.8GHz 802.11ax HE40	MCS0	21dBm	24dBm	±2dB	-89dBm	±2dB
	MCS1	21dBm	24dBm	±2dB	-87dBm	±2dB
	MCS2	21dBm	24dBm	±2dB	-85dBm	±2dB
	MCS3	21dBm	24dBm	±2dB	-83dBm	±2dB
	MCS4	21dBm	24dBm	±2dB	-81dBm	±2dB
	MCS5	21dBm	24dBm	±2dB	-78dBm	±2dB
	MCS6	21dBm	24dBm	±2dB	-75dBm	±2dB
	MCS7	20dBm	23dBm	±2dB	-72dBm	±2dB
	MCS8	19dBm	22dBm	±2dB	-69dBm	±2dB
	MCS9	19dBm	22dBm	±2dB	-66dBm	±2dB
	MCS10	17dBm	20dBm	±2dB	-63dBm	±2dB
	MCS11	16dBm	19dBm	±2dB	-60dBm	±2dB
5.8GHz 802.11ax HE80	MCS0	21dBm	24dBm	±2dB	-86dBm	±2dB
	MCS1	21dBm	24dBm	±2dB	-84dBm	±2dB
	MCS2	21dBm	24dBm	±2dB	-81dBm	±2dB
	MCS3	21dBm	24dBm	±2dB	-79dBm	±2dB
	MCS4	21dBm	24dBm	±2dB	-76dBm	±2dB
	MCS5	21dBm	24dBm	±2dB	-74dBm	±2dB
	MCS6	21dBm	24dBm	±2dB	-71dBm	±2dB
	MCS7	20dBm	23dBm	±2dB	-68dBm	±2dB
	MCS8	19dBm	22dBm	±2dB	-65dBm	±2dB
	MCS9	19dBm	22dBm	±2dB	-62dBm	±2dB
	MCS10	17dBm	20dBm	±2dB	-59dBm	±2dB
	MCS11	16dBm	19dBm	±2dB	-56dBm	±2dB
