?隨著AGV、AMR、巡檢機器人和機器狗進入倉儲物流、智能工廠、石油化工等行業，機器人能否持續在線，開始直接影響調度效率、巡檢質量和現場管理。
?機器人在移動過程中需要不斷接收任務指令，并向調度系統回傳位置、運行狀態、傳感器數據和視頻畫面。普通無線網絡在固定辦公場景中可能表現正常，但在貨架密集、金屬設備眾多或室外覆蓋條件復雜的工業現場，容易出現信號遮擋、漫游中斷和上行鏈路不穩定等問題。
?南京碼訊光電結合倉儲物流與石油企業的實際應用，為AGV、巡檢機器人和機器狗提供由工業AP、雙鏈路無線客戶端、工業4G/5G路由器、工業交換機及無線控制器組成的移動機器人無線通信方案。
?案例一：倉儲物流企業AGV無線漫游
?某倉儲物流企業部署了多臺AGV，用于物料搬運、庫位轉運及生產線配送。AGV需要與倉儲管理系統和機器人調度系統保持通信，接收任務、規劃路線并上傳運行狀態。
?倉庫內密集的金屬貨架、不斷變化的貨物堆放以及多臺AGV同時運行，使無線信號環境較為復雜。AGV從一個AP覆蓋區域駛?cè)肓硪粋€(gè)區域時，如果客戶端重新掃描、認證和建立連接的時間過長，可能造成調度數據延遲，嚴重時還會導致車輛短暫停頓。
?針對這一問題，項目采用多臺碼訊工業AP形成連續覆蓋，并通過碼訊無線控制器AC進行統一配置和管理。工業交換機連接AP、控制器、邊緣服務器及調度系統，形成穩定的有線網絡基礎。
?AGV端安裝碼訊雙鏈路無線客戶端。在產品及網絡配置支持的條件下，客戶端可在保持當前通信鏈路的同時，提前準備與候選AP之間的備用鏈路。當AGV進入相鄰覆蓋區域時，系統能夠減少重新建立連接所需的步驟，從而降低漫游過程對業務通信的影響。
?該方案不是簡單增加AP數量，而是綜合考慮AGV路線、天線安裝高度、貨架遮擋、信道規劃、覆蓋重疊和客戶端切換策略。項目完成后，還需在AGV實際運行狀態下測試時延、丟包、視頻回傳和調度系統恢復情況。
?案例二：石油企業巡檢機器人與機器狗雙上行通信

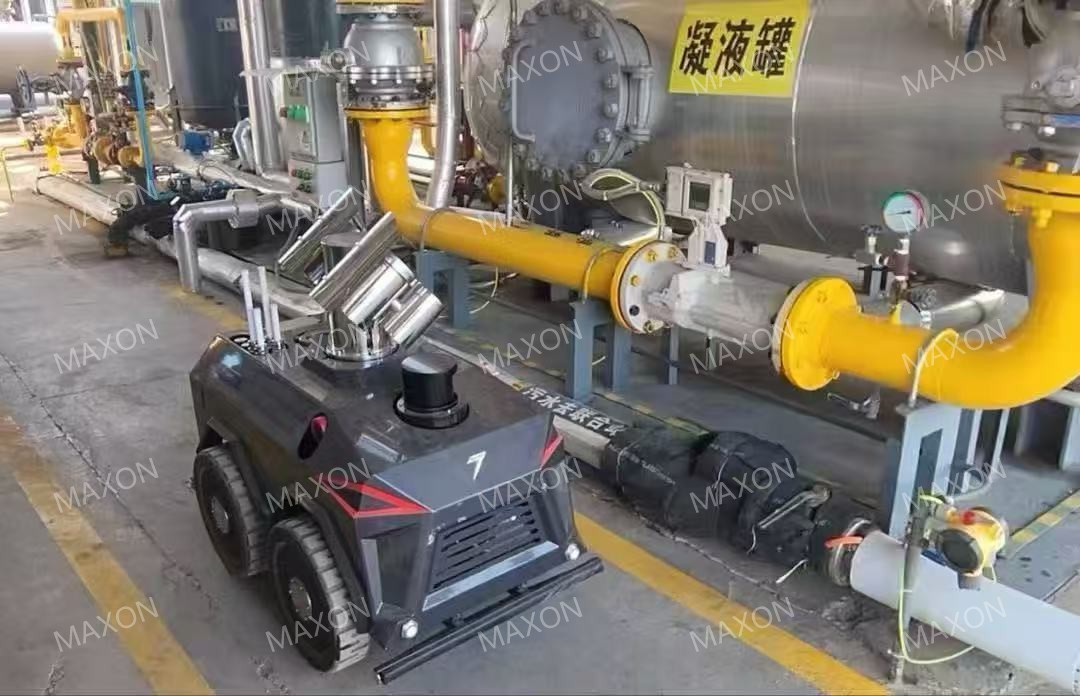

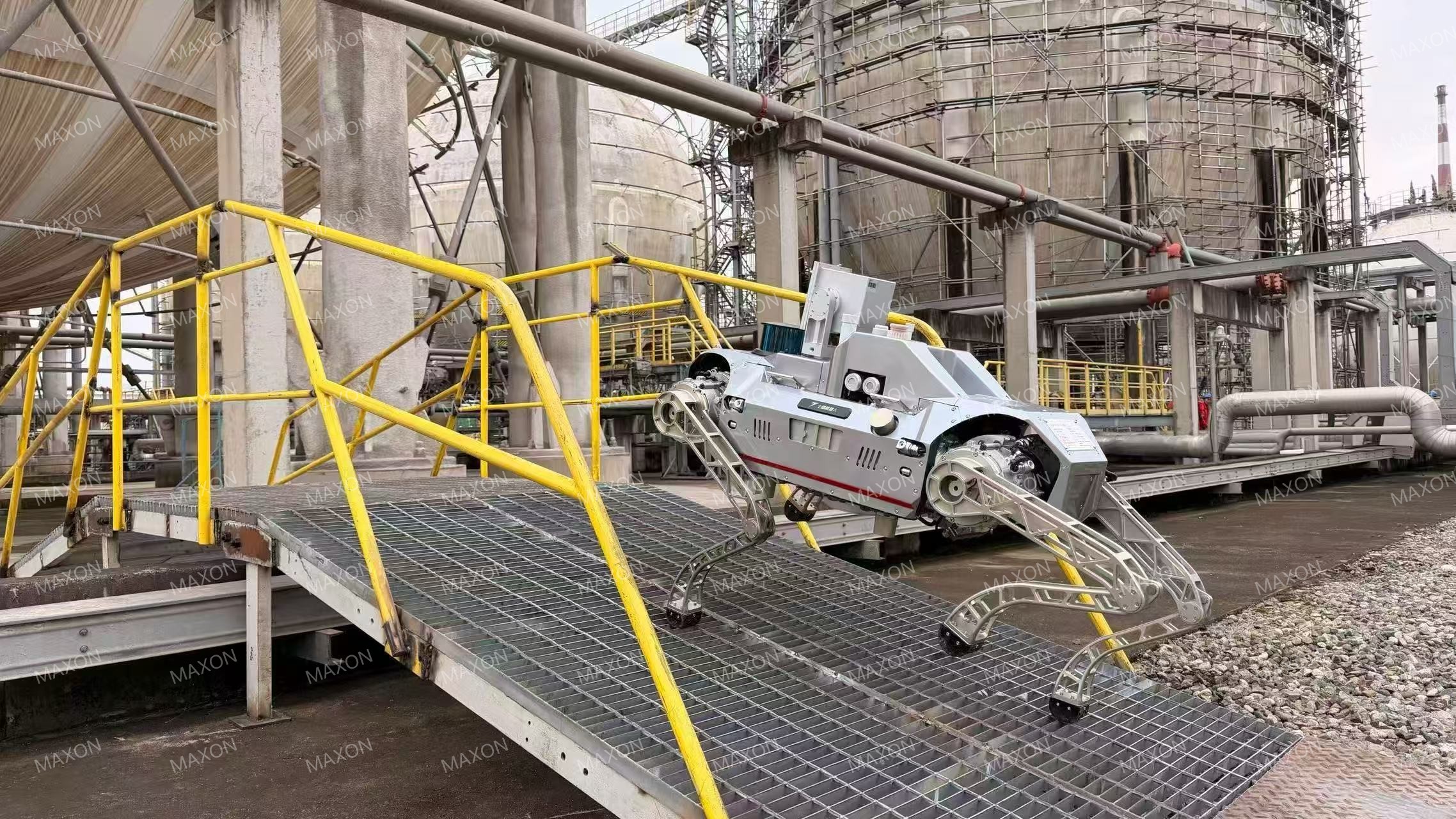

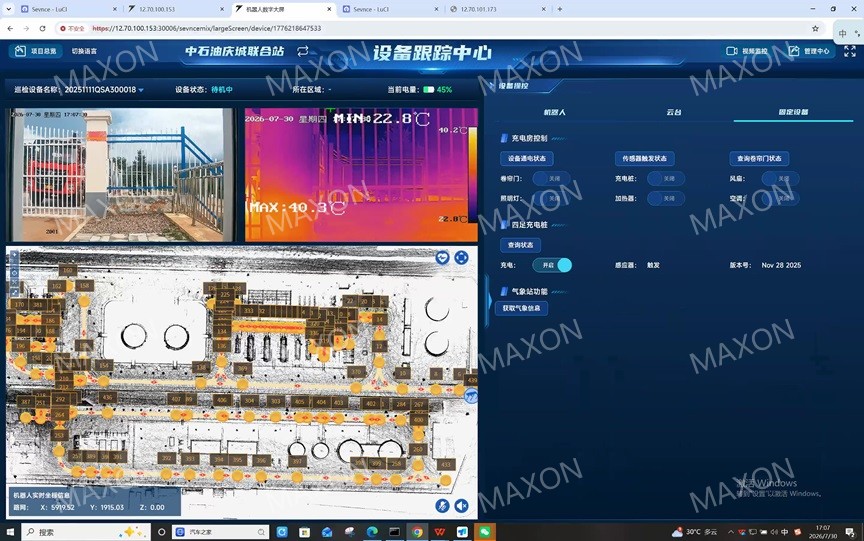

?在另一石油企業項目中，巡檢機器人和機器狗需要進入生產裝置區、管線區域及部分室外場所，采集設備圖像、儀表讀數、環境信息和現場視頻。
?與倉儲環境相比，石油現場的機器人路線更長，建筑物、儲罐、管線和大型金屬設施容易形成無線盲區。部分區域可以使用企業內部WiFi，部分室外或遠距離區域則更適合通過4G/5G蜂窩網絡回傳數據。只依賴一種上行方式，很難覆蓋全部巡檢路線。
?該項目在固定區域部署碼訊工業AP，為巡檢機器人提供本地WiFi接入；機器人端安裝碼訊無線客戶端，同時配置碼訊工業4G/5G路由器，分別建立WiFi和蜂窩上行路徑。
?在正常覆蓋區域，機器人優先通過企業無線網絡與控制系統通信。當WiFi鏈路質量下降或連接異常時，可根據項目配置的鏈路檢測和路由策略，將指定業務切換到4G/5G路徑。機器人重新進入穩定的WiFi覆蓋區域后，再按照預設條件恢復主鏈路。
?這里的“雙上行”并不等同于兩條鏈路自動疊加帶寬。系統集成時需要明確主備關系、檢測目標、切換條件、恢復時間、VPN連接及業務會話處理方式。對于涉及安全控制的功能，還必須由機器人制造商和系統集成商按照項目安全要求獨立設計，不能僅依賴普通無線鏈路。
?
?從單臺設備到完整通信系統
?移動機器人通信項目的難點通常不在某一臺設備，而在于固定網絡、無線覆蓋、車載終端和業務系統能否協同工作。
?在整套方案中，碼訊工業AP負責建立現場無線覆蓋；無線控制器AC負責統一管理多臺AP；工業交換機連接服務器、控制系統和無線基礎設施；雙鏈路客戶端安裝在AGV或巡檢機器人上，負責移動狀態下的WiFi接入；工業4G/5G路由器則可為機器人提供蜂窩上行或備用通信路徑。
?碼訊可根據機器人類型、運行路線、通信距離、視頻帶寬、接口方式、供電條件和現場環境，協助客戶完成設備選型與網絡方案設計。正式部署前，建議進行現場勘測；部署完成后，應通過實際行駛測試驗證漫游、鏈路切換和業務恢復效果。
?面向更多移動機器人應用
?這套工業無線通信架構不僅適用于倉儲AGV，也可用于工廠AMR、石油巡檢機器人、機器狗、港口無人設備、電力巡檢平臺及其他移動工業終端。
?如果您的項目正在面臨機器人移動掉線、跨AP切換不穩定、視頻回傳中斷或WiFi覆蓋范圍不足等問題，可向碼訊提供機器人數量、運行路線、現場平面圖、通信業務及接口需求。我們將結合真實應用條件，為項目配置工業AP、無線客戶端、4G/5G路由器、工業交換機及無線控制器方案。
