UWB定位技術原理
什么是UWB？
超寬帶（Ultra Wide Band，UWB）技術是一種無線載波通信技術， 利用納秒級的非正弦波窄脈沖傳輸數據。具有系統復雜度低，功耗低， 多徑分辨能力強，安全性高，接入密度大，截獲能力低等特點，故UWB技術極適用于高精度定位場景。
UWB定位

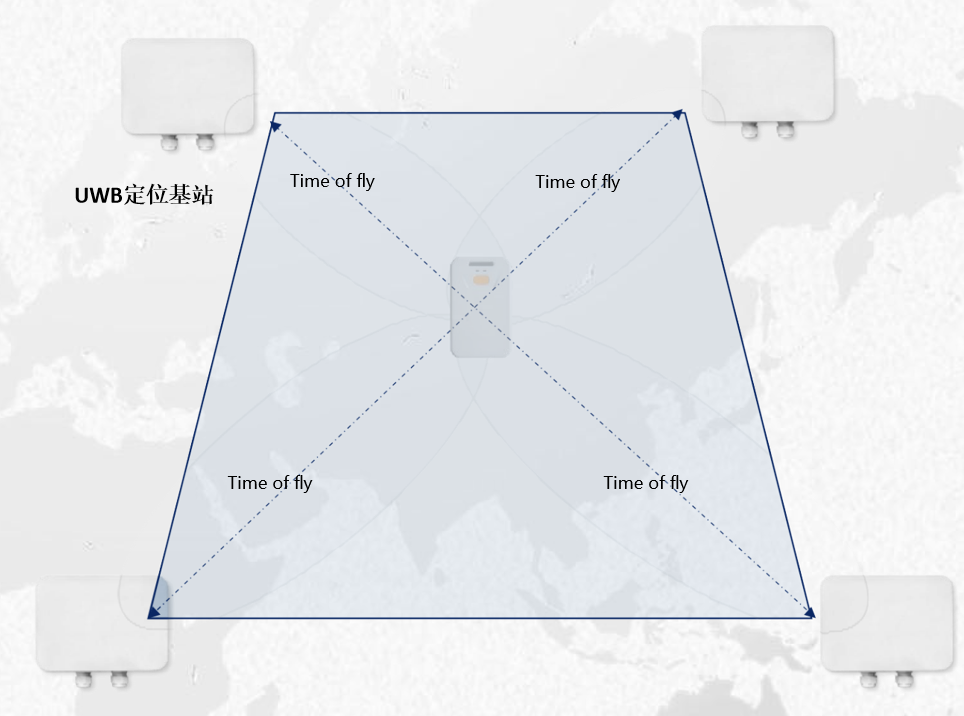

通過超寬帶脈沖進行精準測距，基于UWB超寬帶無線脈沖技術，以TOF （飛行時間）、TDOA（到達時間差）等定位算法，解算獲得定位標簽的空間坐標。
UWB定位應用

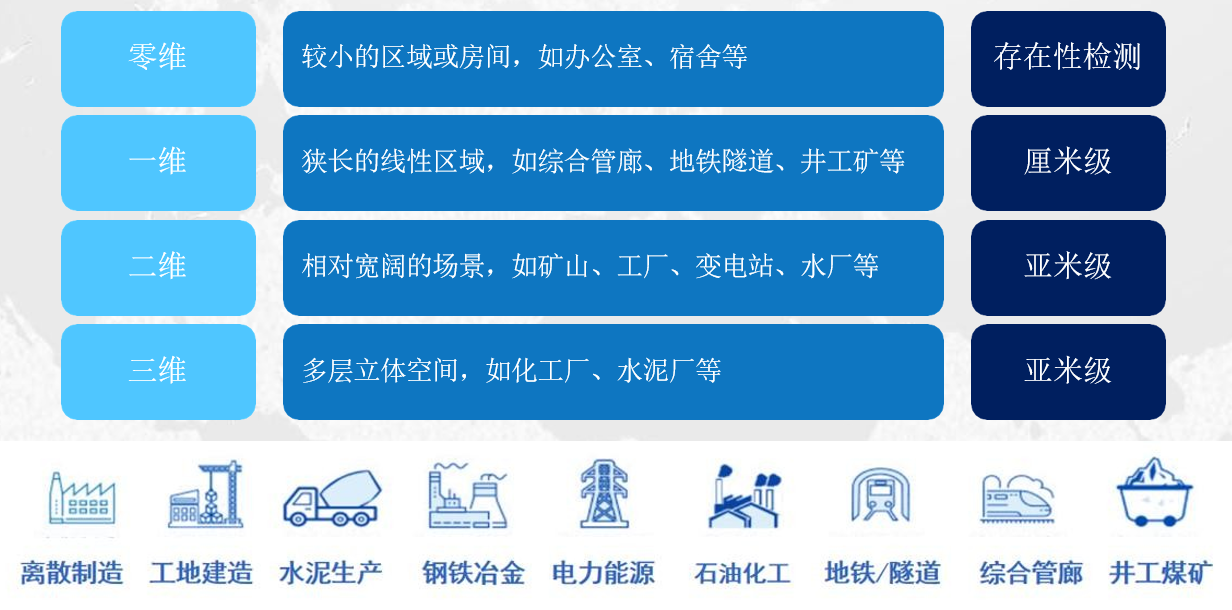

在位置定位基礎上實現歷史軌跡、實時位置、智能考勤、電子圍欄、視頻聯動、雙向告警等，滿足不同行業用戶在零維、一維、二維、三維場景下的業務需求。
碼訊定位精度選擇(定位技術對比)
| # | UWB | 藍牙5.1 | 藍牙信標 | Wi-Fi | RFID | Zigbee |
|---|---|---|---|---|---|---|
| 精度 | 10-30cm | 1-5m | 3-5m 依賴于信標的密度 | 5-15m | 15cm-1m | 3-10m |
| 可靠性 | 抗干擾能力強 | 對多路徑、障礙物和干擾非常敏感 | 易受遮擋和多徑影響 | 對多路徑、障礙物和干擾非常敏感 | 不易受影響 | 抗干擾能力弱 |
| 覆蓋范圍 | 50-100m | 10-20m | 6-8m | 40-50m | 1m | 60-70m（主要應用一維） |
| 數據通信 | 最高27Mbps | 最高2Mbps | 不適用 | 最高1 Gbps | 不適用 | 20-250kbps |
| 安全范圍 | 非常安全 | 可利用中繼攻擊進行欺騙 | 可利用中繼攻擊進行欺騙 | 可利用中繼攻擊進行欺騙 | 可利用中繼攻擊進行欺騙 | 安全性比較低 |
| 定位服務延遲 | <1ms | ≤3ms | ≥3ms | ≥3ms | ≥1s | 30ms |
| 可拓展性 | 基于超過數萬個或不限量標簽的解決方案 | 幾百到一千標簽 | 幾百到一千標簽 | 幾百到一千標簽 | 不限量標簽 | 最大60000個節點 |
碼訊UWB定位產品
MX5012A-MI6U UWB+WIFI5融合基站
- 最高定位精度30cm
- 支持定位頻度0.1Hz ∽ 1Hz
- 單基站容量可達200個標簽
- 適用于一、二維定位場景
- 支持IEEE 802.11a/b/g/n/ac 標準
- 最高傳輸速率 300Mbps（2.4G）& 867Mbps（5.8G）
- 支持網橋及路由模式，通過調整設備的網絡模式可以實現靈活部署網絡架構
- 支持無線控制器（AC）管理，實現遠程集中配置與升級管理
- 支持吸頂式安裝、抱桿式安裝，適應不同場景安裝
- 支持千兆以太網口，適應多類型網絡接入
- 防護等級達到IP68，適應多種環境

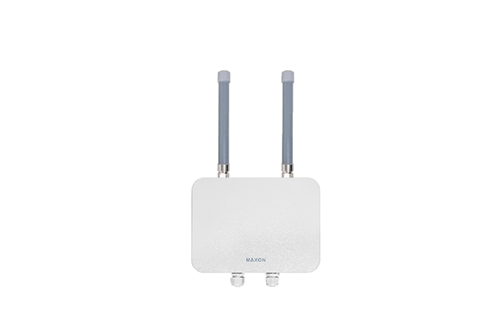

MX5012A-ME8U UWB+WIFI5融合基站
- 最高定位精度30cm
- 支持定位頻度0.1Hz C 1Hz單基站容量可達200個標簽
- 適用于一、二維定位場景
- 支持IEEE 802.11a/b/g/n/ac標準
- 最高傳輸速率 300Mbps (2.4G) & 867Mbps (5.8G)
- 支持網橋及路由模式，通過調整設備的網絡模式可以實現靈活部署網絡架構
- 支持無線控制器(AC) 管理，實現遠程集中配置與升級管理
- 支持吸頂式安裝、抱桿式安裝，適應不同場景安裝
- 支持千兆以太網口，適應多類型網絡接入
- 防護等級達到IP68，適應多種環境
MX6022A-ME8U UWB+WIFI6融合基站
- 最高定位精度30cm
- 支持定位頻度0.1Hz C 1Hz單基站容量可達200個標簽
- 適用于一、二維定位場景
- 支持IEEE 802.11a/b/g/n/ac/ax標準
- 最高傳輸速率 574Mbps (2.4G) & 1200Mbps (5.8G)（MX6023A系列最高支持6574Mbps）
- 支持網橋及路由模式，通過調整設備的網絡模式可以實現靈活部署網絡架構
- 支持無線控制器(AC) 管理，實現遠程集中配置與升級管理
- 支持吸頂式安裝、抱桿式安裝，適應不同場景安裝
- 支持2.5Gbps以太網口，支持完10Gbps光口，適應多類型網絡接入
- 防護等級達到IP68，適應多種環境

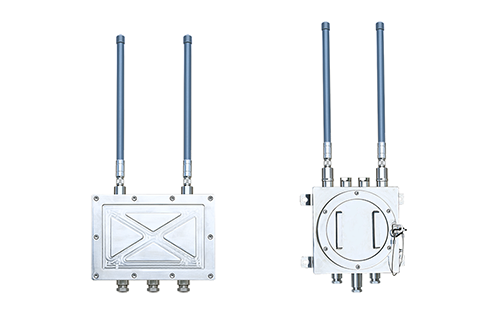

防爆融合定位基站/802.11ac/ax IIB/IIC系列
- 最高定位精度30cm
- 支持定位頻度0.1HzS 1HZ單基站容量可達200個標簽
- 適用于一、二維定位場景
- 防爆等級: ExdIIB/IICT6 Gb/ExtD A21IP68 T80C
- 支持IEEE 802.11a/b/g/n/ac標準
- 最高傳輸速率 300Mbps (2.4G) &867Mbps (5.8G)
- 支持網橋及路由模式，通過調整設備的網絡模式可以實現靈活部署網絡架構
- 支持無線控制器(AC)管理，實現遠程集中配置與升級管理
- 支持吸頂式安裝、抱桿式安裝，適應不同場景安裝
- 支持千兆以太網口，適應多類型網絡接入
- 防護等級達到IP68，適應多種環境
UWB定位標簽
碼訊UWB融合定位案例

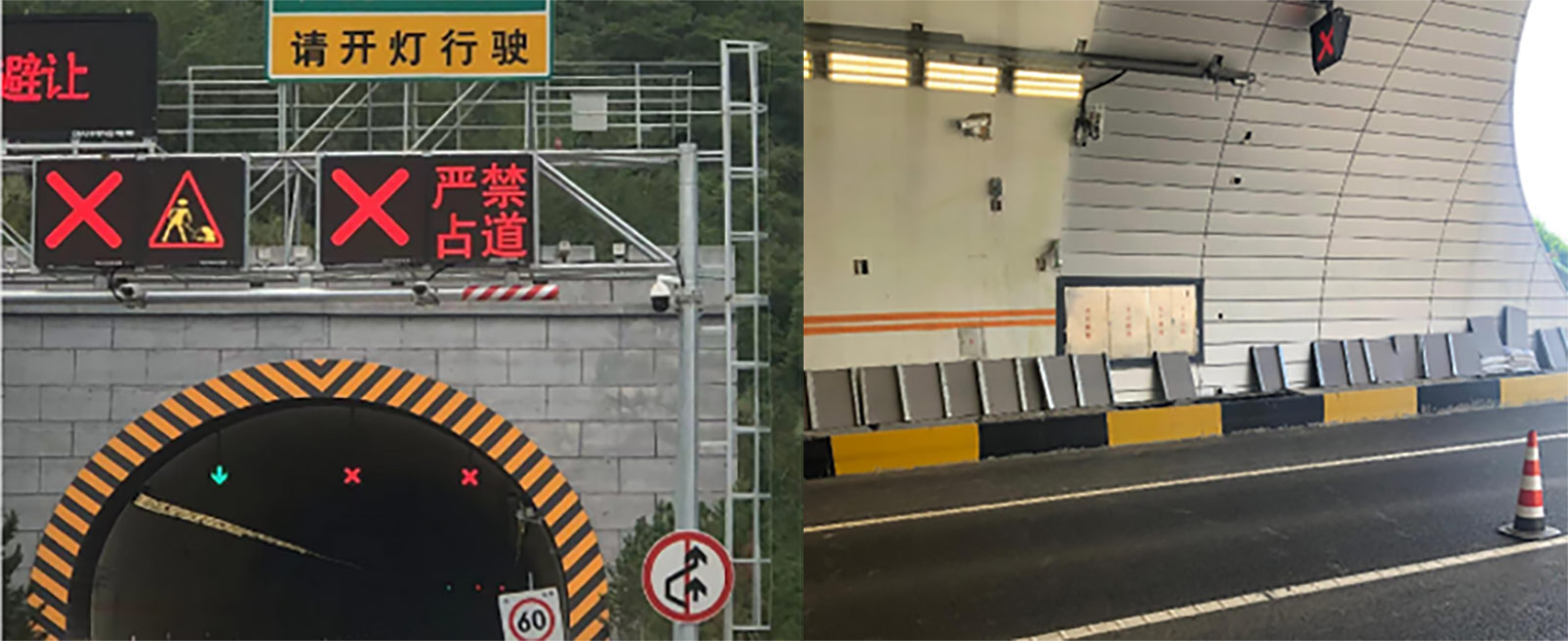

隧道定位案例
按照每公里3臺UWB基站部署，搭配定向天線，實現隧道內的信號覆蓋，人員佩戴頭盔，嵌入定位標簽，實現實時定位。同時，部分點位采用UWB+WIFI的融合定位基站，實現定位的同時，滿足隧道內的無線覆蓋，滿足手機等終端的接入。
地鐵隧道定位案例
煤礦礦井定位案例
智慧工廠/智慧園區/智慧工地案例
- 資產管理與追蹤
- 叉車防碰撞
- WIFI覆蓋人員崗統計
- 巡更管理
- 危險區進出限制
- 人員在崗統計
- 電子點名
- 門禁限制
